1.1产品特点
测量范围-100kPa～0kPa…700kPa 2.1电气连接

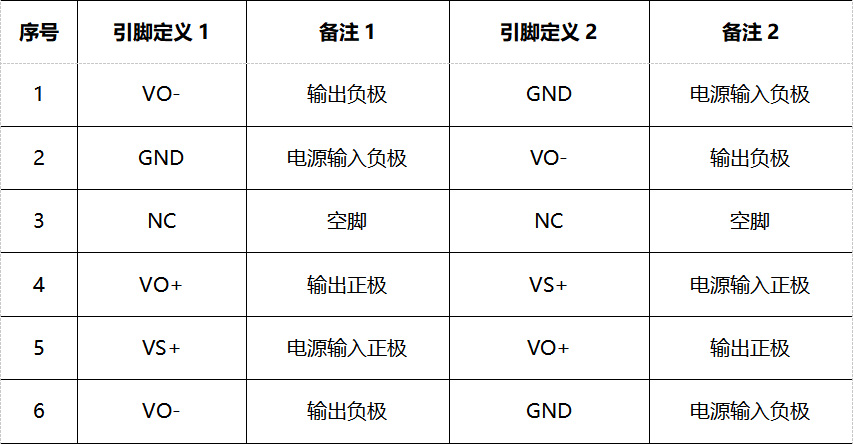

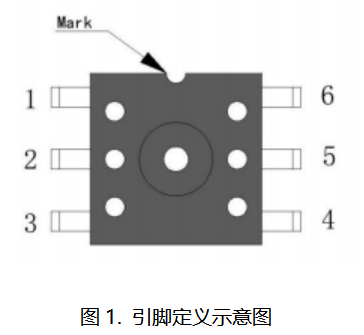

表1.引脚对应关系

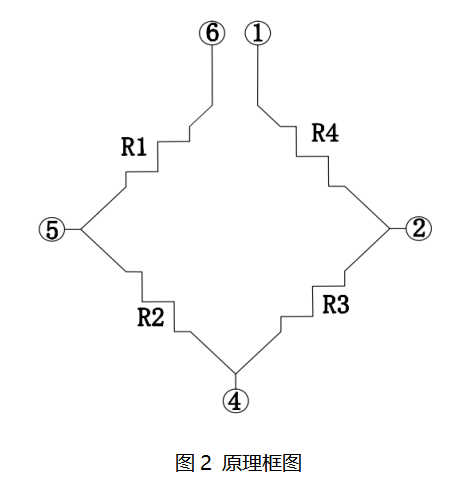

压力传感器原理框图如图2所示

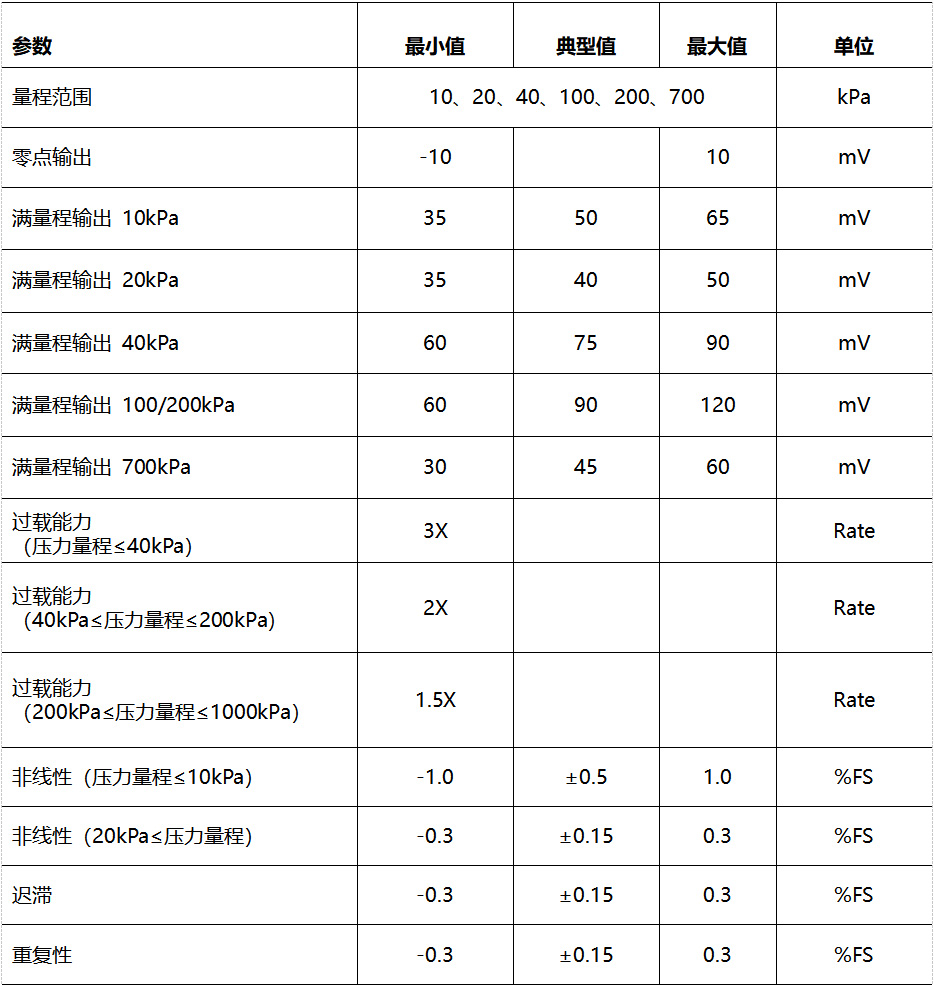

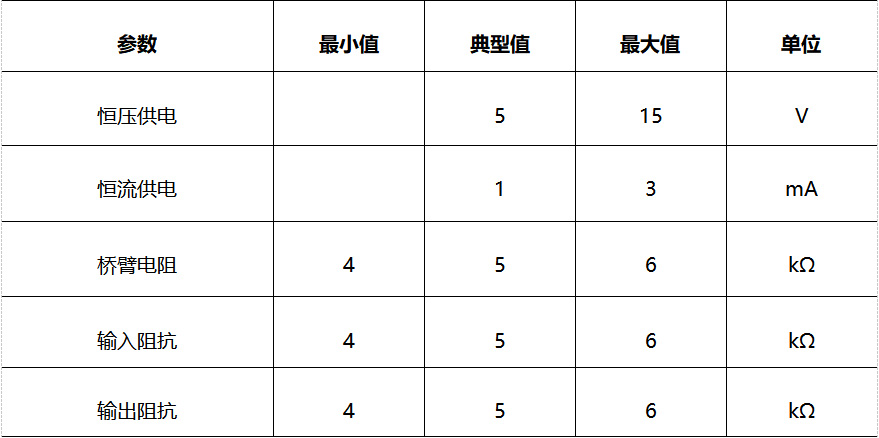

3.2 温度特性

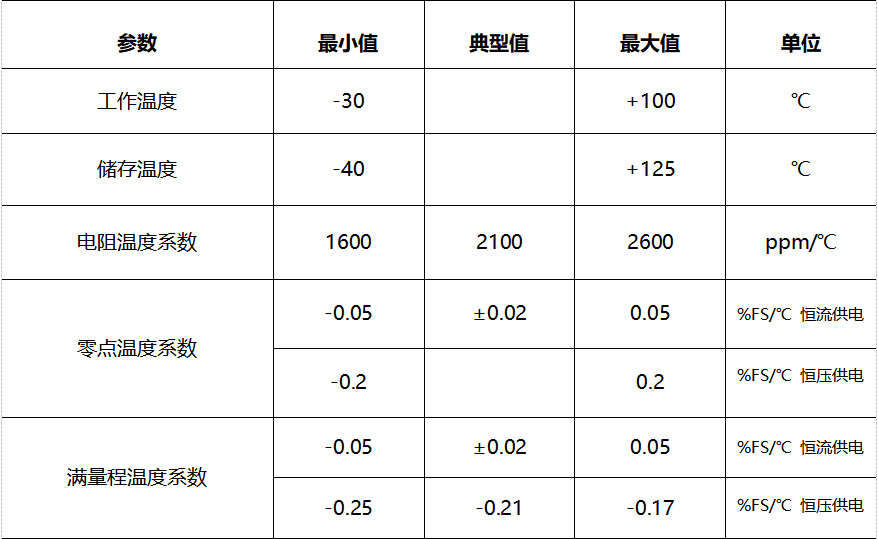

温度特性如表3所示:
3.3力学特性
力学特性如表4所示

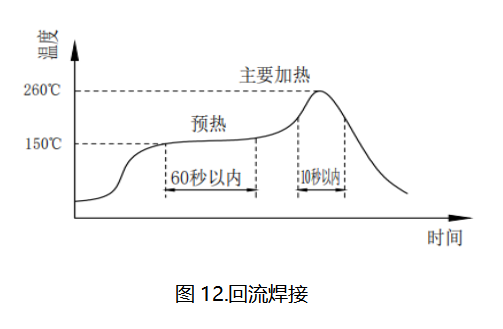

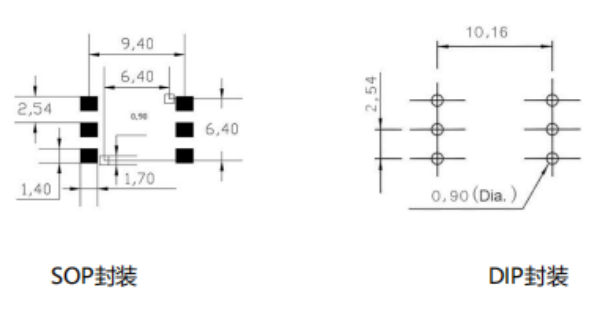

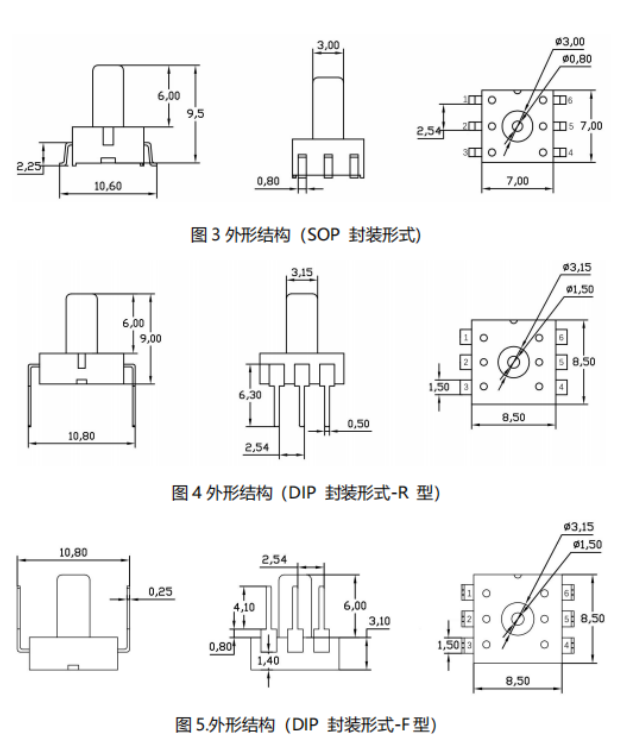

3） 印刷板的曲翘度相对于整个传感器应保持在 0.05mm 以下，请对此进行管理。
4） 安装传感器后，对基板进行切割弯折时，请注意不要使焊接部产生应力。
5） 焊接后，为了防止基板的绝缘恶化而实施涂层或封胶时，请注意不要使传感器的压力导入口上面附着。
5.2.清洗要求
1） 由于产品为开放型，因此请注意不要使清洗液侵入内部。
2） 使用超声波进行清洗时，可能会使产品发生故障，因此请避免使用超声波进行清洗。
5.3.存储和运输
1） 本产品为非防滴构造，因此请勿在可能溅到水等的场所中使用。
2） 请勿在产生凝露的环境中使用。另外，附着在传感器芯片上的水分冻结后，可能会造成传感器输出的变动或者破坏。
3） 压力传感器的芯片在构造上接触到光后，输出会发生变动。尤其是通过透明套等施加压力时，请避免使光接触到传感器的芯片。
4） 正常包装的压力传感器可通过普通输送工具运输。请注意： 产品在运输过程中防止潮湿、冲击、晒伤和压力。
5.4.其他使用注意事项
1） 安装方法错误时，会造成事故，因此请注意。
2） 请避免采用超声波等施加高频振动的使用方法。
3） 能够直接使用的压力媒介仅为空气。除此以外的媒介，尤其是在腐蚀性气体（有机溶剂气体，亚硫酸气体，硫化氢气体等）和异物的媒介中使用时，会造成故障和破损，因此请避免在上述环境中使用。
4） 压力导入口的内部配置有压力传感器芯片。从压力导入口插入针等异物后，会造成芯片破损和导入口堵塞，因此请避免上述操作。另外，使用时请避免堵塞大气导入口。
5） 关于使用压力，请在额定压力的范围内使用。在范围外使用时，会造成破损。
6） 由于可能因静电而造成破坏，因此使用时请注意：
请将桌子上的带电物，作业人员接地，以使周围的静电安全放电。
7）根据所使用的压力，请充分注意产品的固定和套管，导入管的固定及选择。另外，如有疑问，敬请垂询。
■ 请在实际使用状态下进行确认
由于本规格为产品单体规格，为了提高实际使用时的可靠性，请确认实际使用状态下的性能和品质。
6.放大电路实例

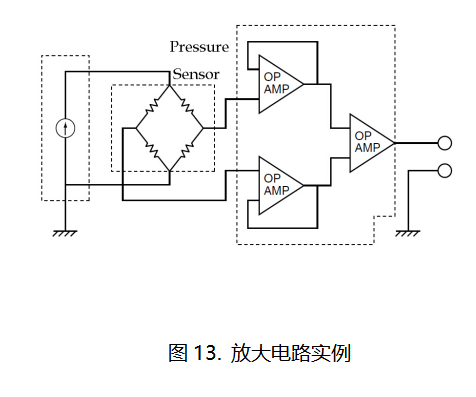

压力传感器通过定电流驱动进行电压转换，此后根据需要进行放大使用。下图所示的电路为一般性使用电路。
安全注意事项
本产品是使用一般电子设备用（通信设备，测量设备，工作机械等）的半导体部品而制成的。使用这些半导体部品的产品，可能会因外来干扰和浪涌而发生误动作和故障，因此请在实际使用状态下确认性能及品质。为以防万一，请在装置上进行安全设计（保险丝，断路器等保护电路的设置，装置多重化等），一旦发生误动作也不会侵害生命，身体，财产等。为防止受伤及事故的发生，请务必遵守以下事项：
·驱动电流和电压应在额定值以下使用。
·请按照电气定义进行接线。特别是对电源进行逆连接后，会因发热，冒烟，着火等电路损伤引发事故，因此敬请注意。
·对产品进行固定和对压力导入口进行连接时请慎重。
