产品描述

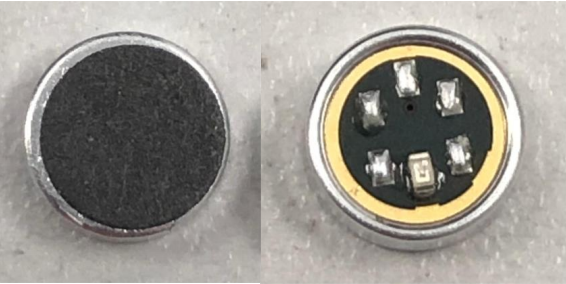

MAFS01-HD1 是一款内置MEMS气流传感器芯片和ASIC芯片的电子烟咪头。
该芯片工作状态稳定，不吸烟进入省电模式，静态电流小于 5uA；而吸烟时电热丝工作，电流可超过7A，可以驱动 0.8Ω 电阻的电热丝；并有发热丝短路保护功能，及当电热丝电阻小于 0.55Ω 时也会保护。采用专用集成电路内部优化设计，不会造成死机现象。
该芯片具备多模式（涓流，恒流，恒压）充电过程，充电性能优越，并且具有电池保护功能，当锂电池电压< 2.7V 为涓流充电，可保护电池；当电池电压被充至 2.7V 时，开始大电流充电；当电池电压接近 4.2V时，充电电流逐步下降，进入恒压，直至 4.2V 时充电停止；支持多种 AC-DC 和USB 等充电设备。
该芯片具有多种保护功能：长时间吸烟(10 秒)保护、过温保护、欠压保护等。同时也具备单颗 LED多种模式显示功能，根据不同的工作模式，在电路启动、吸烟时间、电压检测、多种保护和充电过程中都有可区别的LED 指示。

产品特性
➢ 省电模式下，静态电流小(<5uA)；
➢ 宽电压充电(4.5～6V)，充电性能优越；
➢ 多模式充电；
➢ 3.60V的恒定平均值电压输出；
➢ 10秒长时间吸烟保护；
➢ 具备短路保护功能(SCP)，欠压保护功能(UVLO)和过热保护功能(OTP)；
➢ LED 模拟实际吸烟过程中视觉效果；
➢ 灵敏度：-100Pa；
➢ 一致性高；

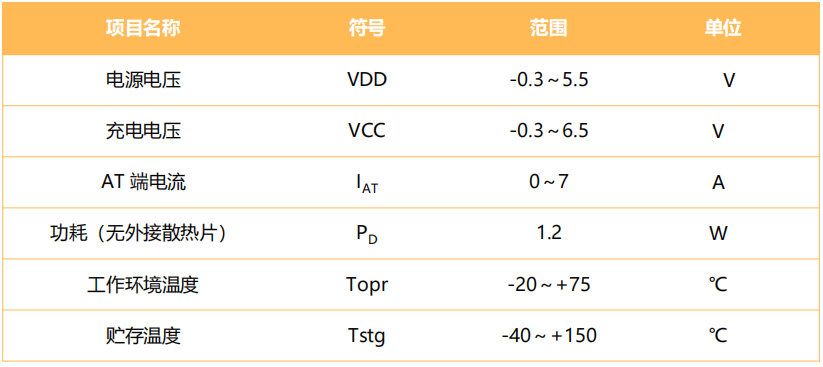

******最大额定值
注：无特别说明情况下，TA=25℃。超过上表中规定的极限参数会导致器件******损坏。不推荐将该器件工作在以上极限条件范围之外，否则可能会影响器件的可靠性。

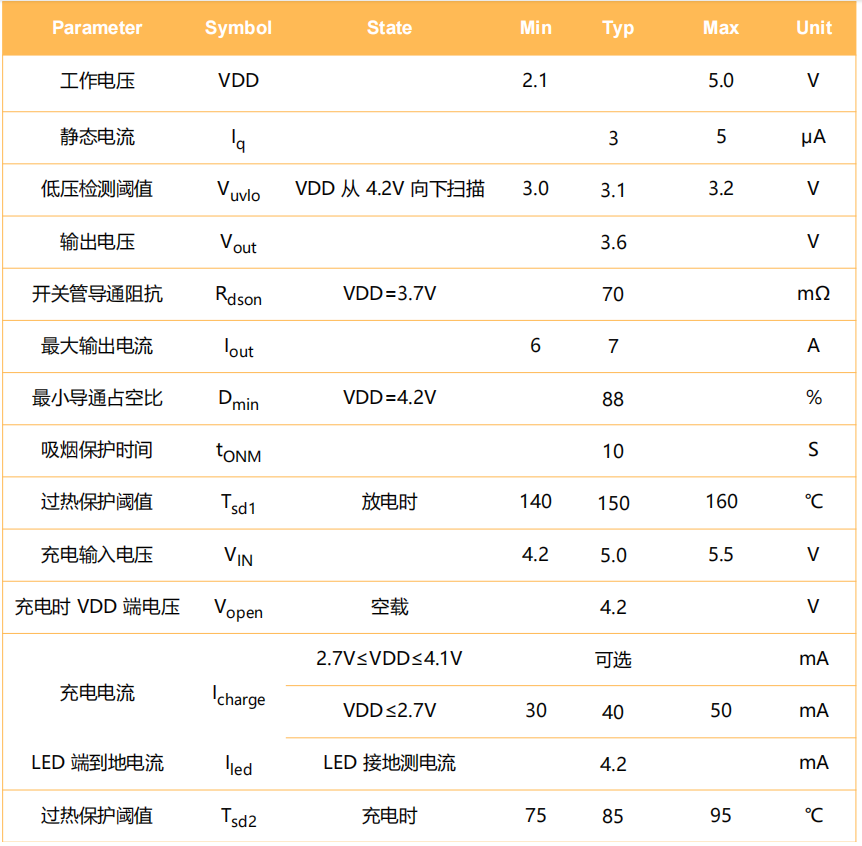

电气参数
注：无特别说明情况下，VDD=3.7V，VCC=5.0V，TA=25℃

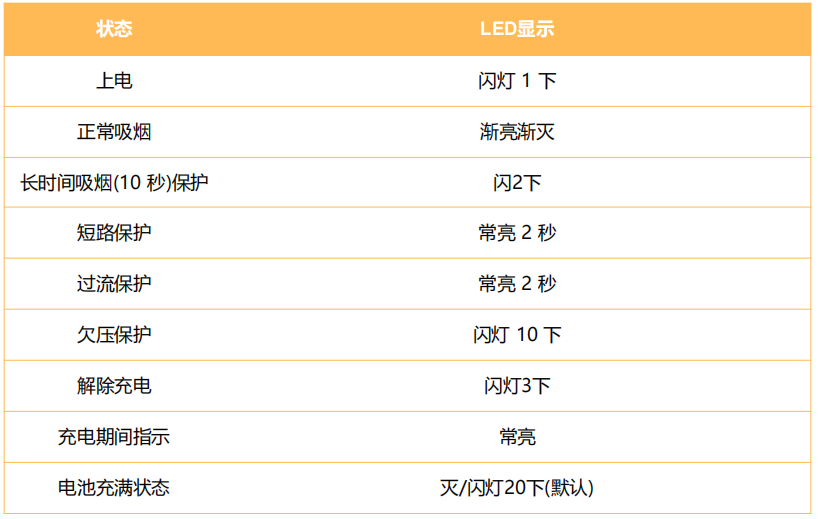

可视化的LED工作指示功能

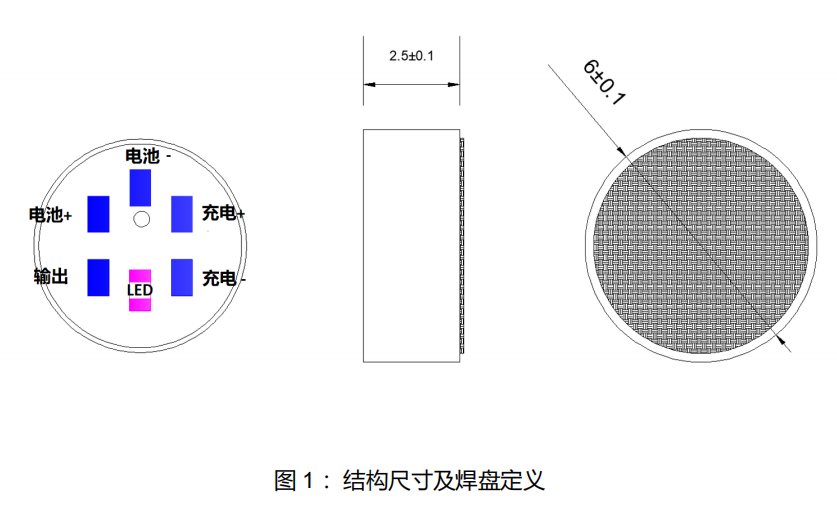

结构尺寸图
备注：
一、 可根据客户要求进行焊线。焊线长度，颜色，规格均可订制；
二、 LED 灯的颜色可按照客户要求（B:蓝灯 G:绿灯 O:橙灯 R:红灯 Y:黄灯 P:紫灯）。

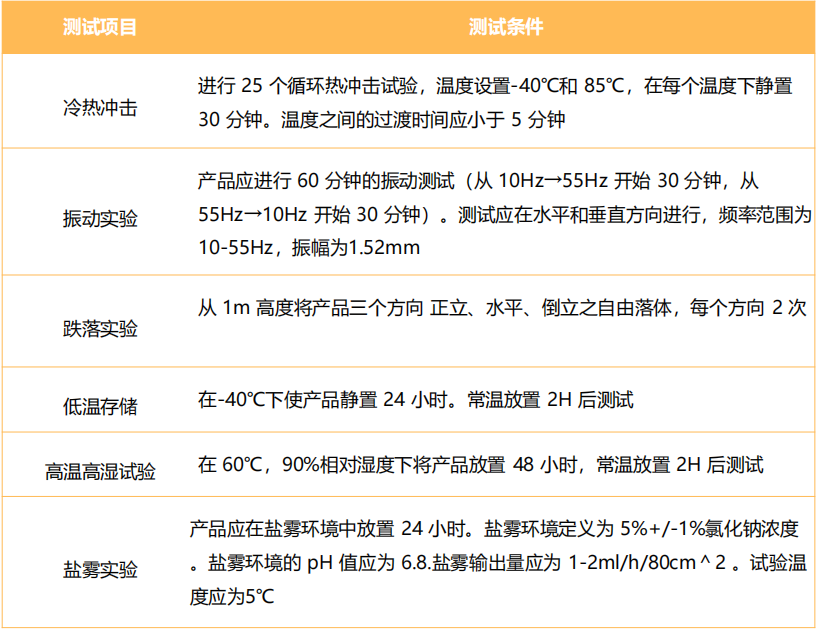

可靠性规范
材料概述
➢ 符合欧盟RoHS指令2011/65/EC修订后的要求。
➢ 符合行业标准IEC 61249-2-21:2003关于卤化物质的要求。

备注
➢ (A) MSL(湿气敏感等级)等级 1。
