产品描述

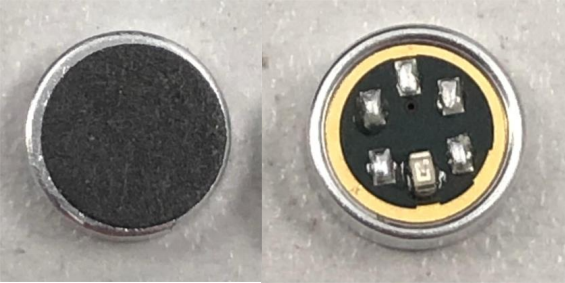

MAFS01-HC1 是一款内置MEMS气流传感器芯片和ASIC芯片的电子烟咪头。
采用 ASIC芯片，不会有目前的 MCU 方案的死机现象，也不会出现因低于临界电压而引起的芯片无法复位现象；芯片工作状态稳定，恒有效值 3.6V 输出，并带有发热丝短路保护功能，在负载电阻小于 0.4Ω 时输出截止，静态电流小于 5uA，根据不同的应用状态，在启动、输出超时、电压检测、负载短路、充电过程中实现不同 LED 指示功能。
该芯片将电子烟功能和电池充电功能集成到一个单芯片解决方案中。可以选择传统的5V 适配器和USB 端口进行电池充电。增加了独立的充电器输入引脚，具有更高的灵活性。

产品特性
➢ 低静态电流: <5uA，最高输出电流: 5A；
➢ 内置宽电压输入的充电 IC，充电电流可达500mA，充电电压误差 1%以内；
➢ 抗震动、声音、磁场干扰，可靠性高；
➢ 3.60V的恒有效值输出；
➢ 具备欠压、短路、过温、防反吹、吸烟超时等保护功能；
➢ 可应用在 0.6Ω-1.5Ω加热丝；
➢ LED 模拟实际吸烟过程中视觉效果；
➢ 灵敏度：-100Pa；
➢ 高集成度，采用 ASIC 设计；

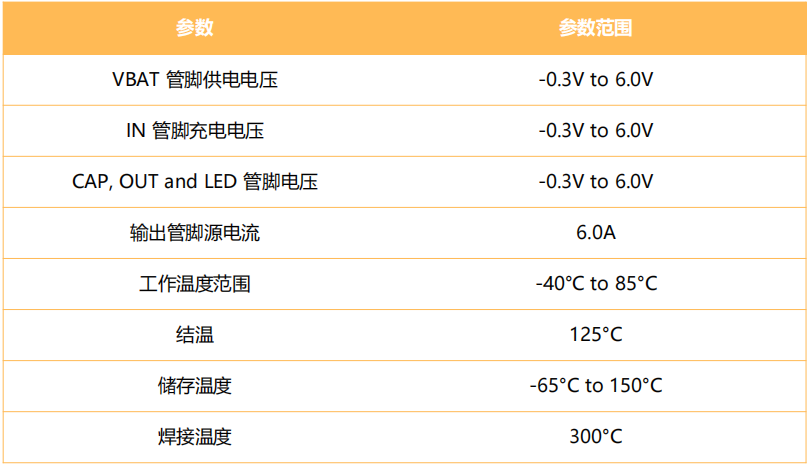

******最大额定值

注：无特别说明情况下，TA=25℃。超过上表中规定的极限参数会导致器件******损坏。不推荐将该器件工作在以上极限条件范围之外，否则可能会影响器件的可靠性。

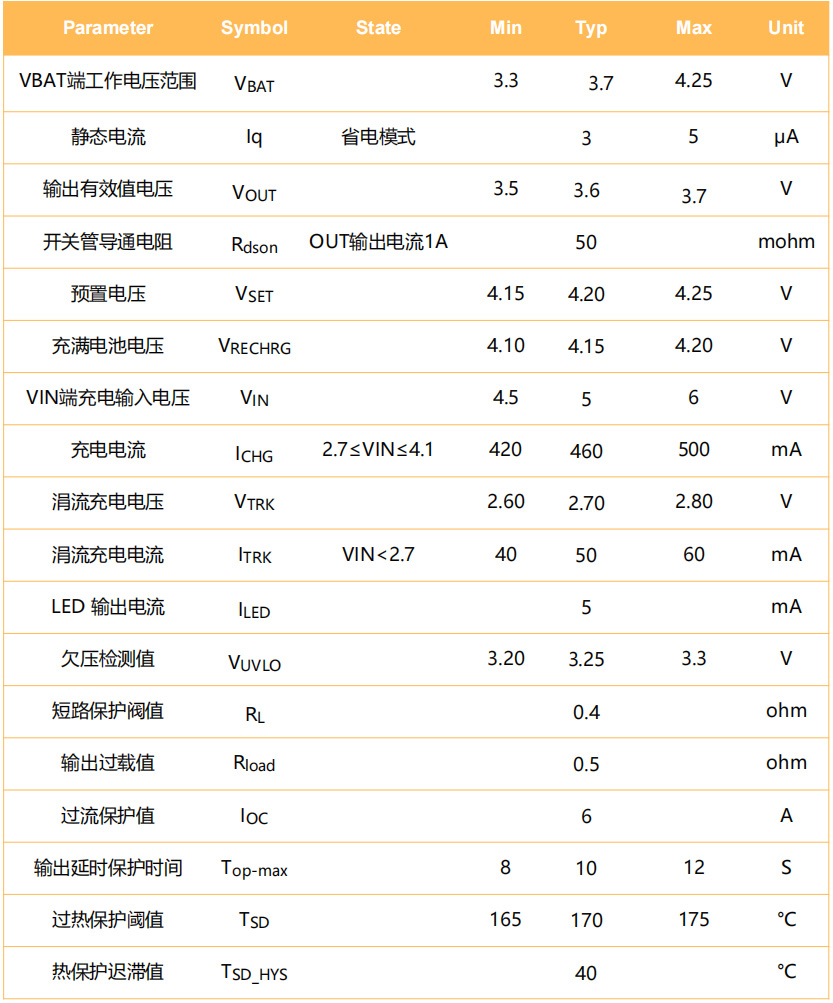

电气参数

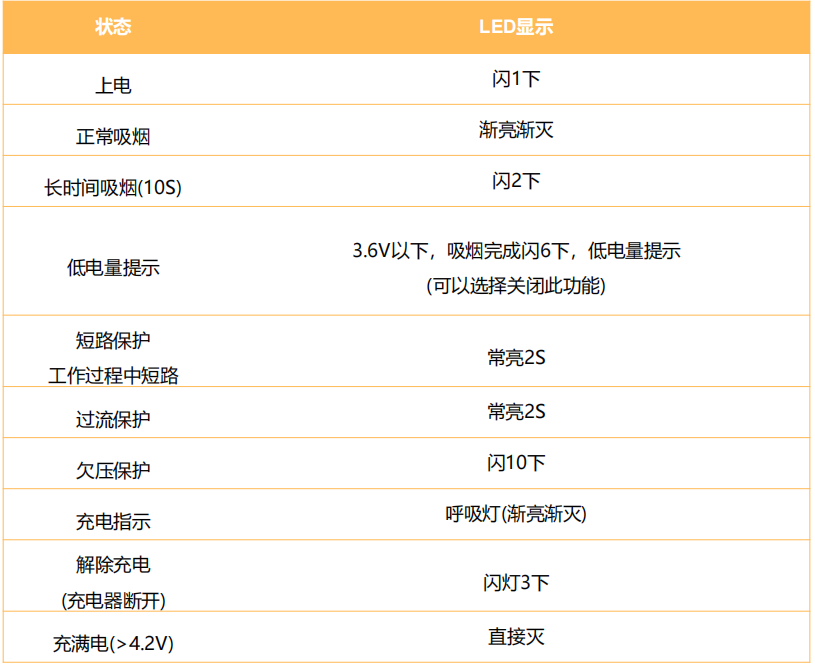

可视化的LED工作指示功能

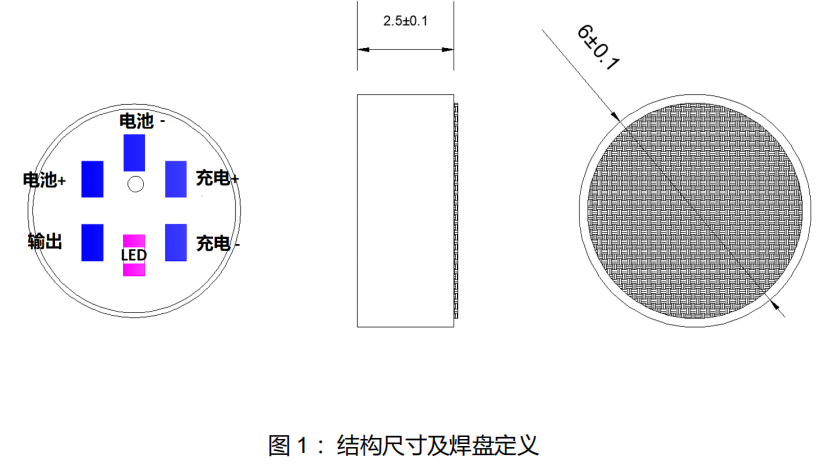

结构尺寸图

备注：
一、 可根据客户要求进行焊线。焊线长度，颜色，规格均可订制；
二、 LED 灯的颜色可按照客户要求（B:蓝灯 G:绿灯 O:橙灯 R:红灯 Y:黄灯 P:紫灯）。

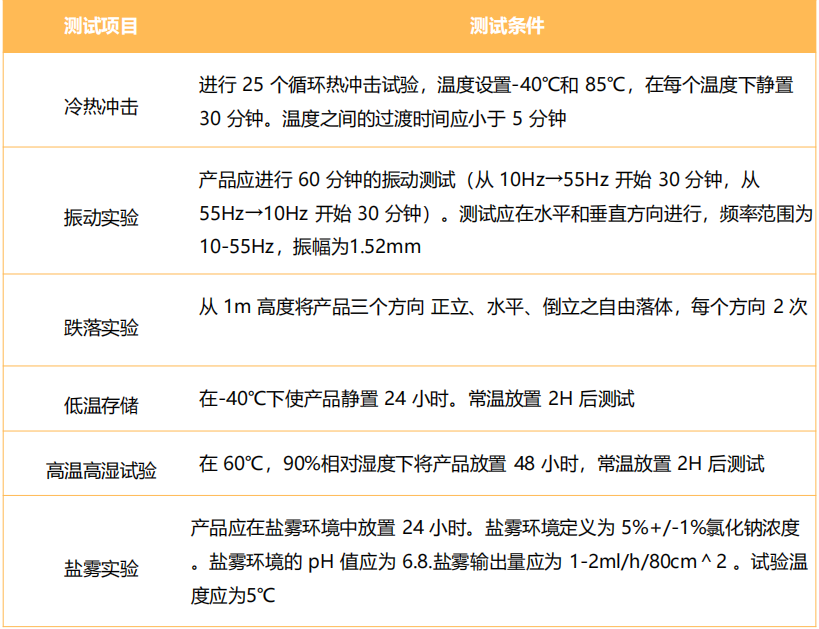

可靠性规范
材料概述
➢ 符合欧盟RoHS指令2011/65/EC修订后的要求。
➢ 符合行业标准IEC 61249-2-21:2003关于卤化物质的要求。

备注
➢ (A) MSL(湿气敏感等级)等级 1。
