产品描述

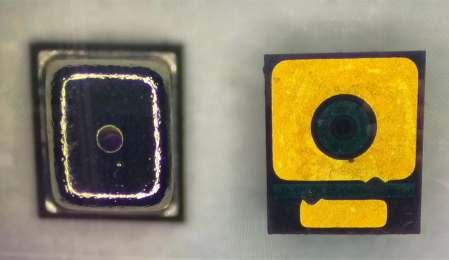

MAFS01-KA2是一款MEMS电容压力传感器，适用于电子烟抽吸状态检测。当MEMS 芯片感应到气压变化时，会将气压变化量转换为电容变化量。通过外部 ASIC 输入端电路检测电容变化量，判断用户的抽吸状态。芯片采用 CAP-LGA 封装，体积小,可接受多次回流，满足 PCBA 设计，可实现自动化生产，一致性高。

产品特性
➢ 体积小
➢ 一致性高
➢ 耐高温
➢ SMT作业

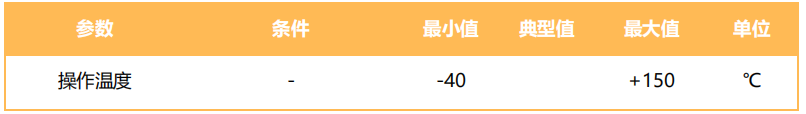

******最大额定值

注意：超过上表中规定的极限参数会导致器件******损坏。不推荐将该器件工作在以上极限条件范围之外，否则可能会影响器件的可靠性。

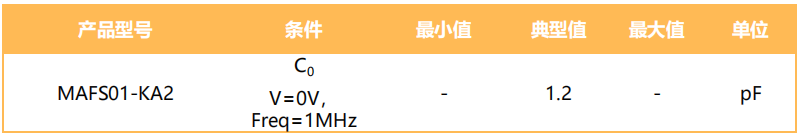

电子特性参数表

测试条件:25°C, 50±20% R.H.

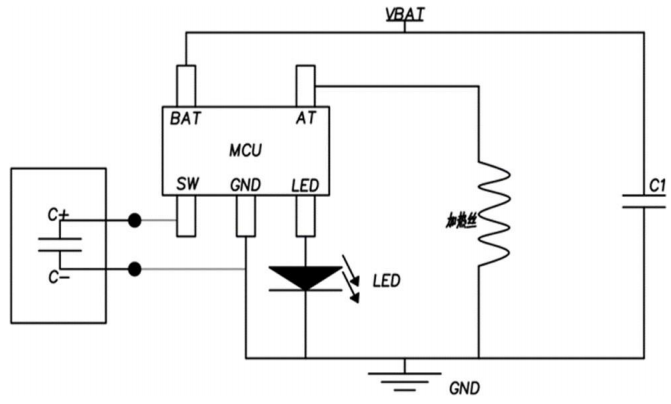

典型应用电路

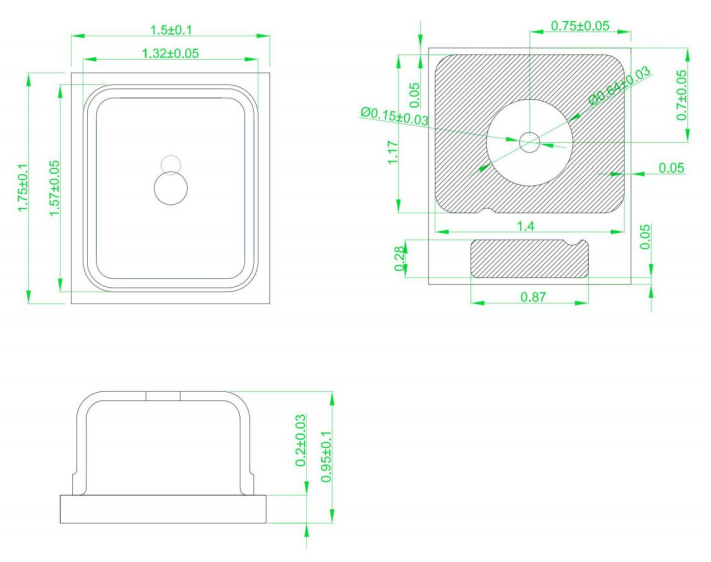

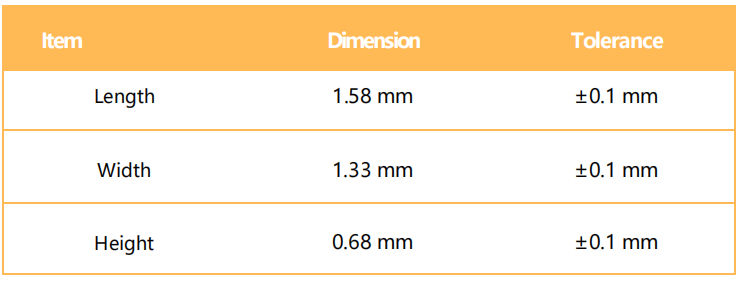

外形尺寸图

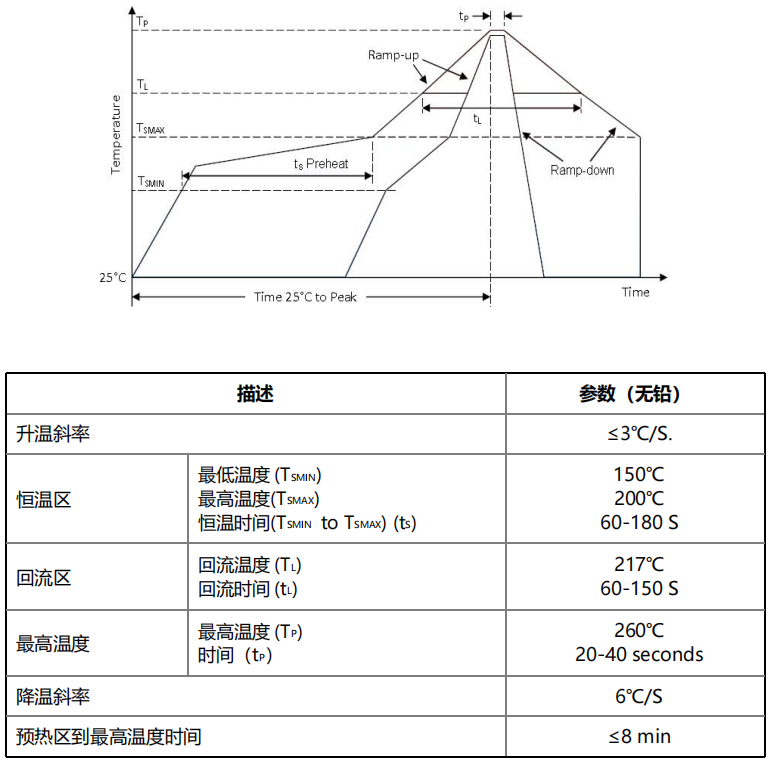

推荐炉温曲线
注释：
1. 回流过程中风速要低，避免回流过程中杂质进入气孔；
2. 请勿清洗产品，避免杂质进入产品；
3.回流工艺不超过3次，如使用的锡膏熔点较低，请相应调整峰值温度。

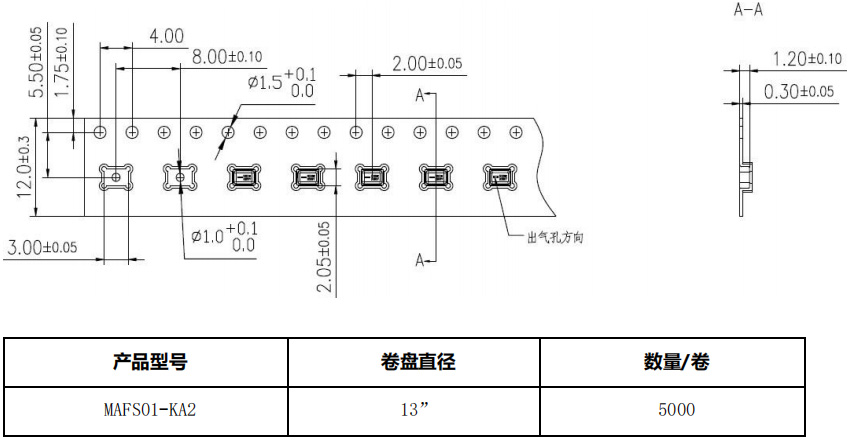

包装规范
注解:
1) 尺寸单位为 mm;
2) 不要将真空吸嘴对准端口孔;
3) 符合EIA-481标准的磁带和卷轴;
4) 标签贴在外包装上，直接贴在卷轴上;
5) 静电压<100V;

材料概述
➢ 符合欧盟RoHS指令2011/65/EC修订后的要求。
➢ 符合行业标准IEC 61249-2-21:2003关于卤化物质的要求。

备注
➢ (A) MSL(湿气敏感等级)等级 1。
➢ (B) 建议最多3次回流循环。
➢ (C) 注意事项:
1）回流工艺后不要进行洗板或清洗工艺
2）回流工艺后禁止使用溶剂等清洗材料
3）不直接暴露于超声波加工、焊接或清洗
4）禁止任何物体插入产品进气孔内
